| 产品特性：油位传感器 | 是否进口：否 | 产地：河南郑州 |
| 加工定制：是 | 品牌：河南福瑞德 | 型号：FRD-80601 |
| 测量范围：0-4米 | 分辨率：0.2 | 适用范围：可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。 |
| 规格：16*2 |

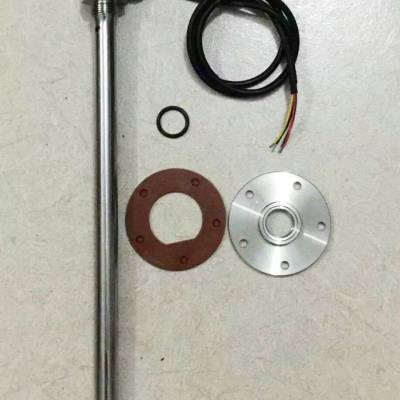

FRD-8061飞机油位计
一、 产品介绍
油量检测仪基于射频电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行***补偿，输出信号随液位高度改变呈线性连续变化。整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。
油量检测仪是计量级测量仪器，具有很高的分辨率和测量精度。它无须人工干预，自动校准，不存在温度漂移，不受介质的变化影响，都能正确输出***的液位高度信号。***解决了乙醇汽油、甲醇燃料等介质难测量的问题，也同时解决了不同地区因油的标号不同和温度的巨大差异引起的测量误差问题。
二、 性能指标
编号 | 项目 | 指标 | 备注 |
1 | 工作电压 | DC 5V | 范围：4.5V-9V |
DC 12V / DC 24V | 范围：9V-36V | ||
2 | 工作温度 | -35℃～75℃ | 特殊可定制 |
3 | 检测范围 | 100mm～1400mm | 特殊可定制 |
4 | 承压范围 | 0.1MPa～0.4MPa | 特殊可定制 |
5 | 存储温度 | -40℃～85℃ | |
6 | 探极直径 | Φ16 | 特殊可定制 |
7 | 安装方式 | 螺纹/法兰 | 打孔安装 |
8 | 防爆等级 | 隔爆ExdⅡC T5 | |
9 | ***等级 | ±1.0% | |
10 | 数字输出 | RS232/RS485 | |
11 | 模拟输出 | 电流：两线制4～20mA | 特殊可定制 |
电压：0～3.3V、0～5V | 特殊可定制 |
注意：
***度等级测量均为实验室静态试验结果，实际精度请以实际安装环境为准。
三、 引线定义
数字输出引出线：红线，黑线，绿线，黄线。
模拟电压引出线：红线，黑线，绿线。
模拟电流引出线：红线，四、 校准流程
由于该传感器采用微电脑控制技术，因此省去了使用中繁琐的手动校准，整机正常情况下无需校准可直接应用于常规介质的测量，如需校准，可通过如下操作：
在通电情况下将传感器缓慢放入被测介质中。使液位从传感器的下孔处开始缓慢上升超过传感器测量部分的三分之一处，传感器的上孔处为校准位置，因此，在校准过程中应使液位尽量上升至传感器上孔处。此操作即完成了对传感器的校准。为防止校准失败，此过程应操作2次以上。
